S3 Trio64V2/DX
| Kategoria | Podzespoły |
| Producent | Noname |
| Rok produkcji | 1999 |
| Pamięć RAM | 4 MB EDO DRAM |
| Złącze / interfejs | PCI |
| Chipset | S3 86C775 (Trio64V2/DX) |
| BIOS | v1.01.04 |
| RAMDAC | zintegrowany (SDAC) |
| Stan | Dobry |
| Status | Aktywny (w użyciu) |
| Data nabycia | 2026-02-06 |
Opis
Karta z solidnym zestawem danych — w tym przypadku nawet z bardzo konkretną datą produkcji, bo mamy tu rzadki przypadek namacalnej naklejki kontroli jakości.

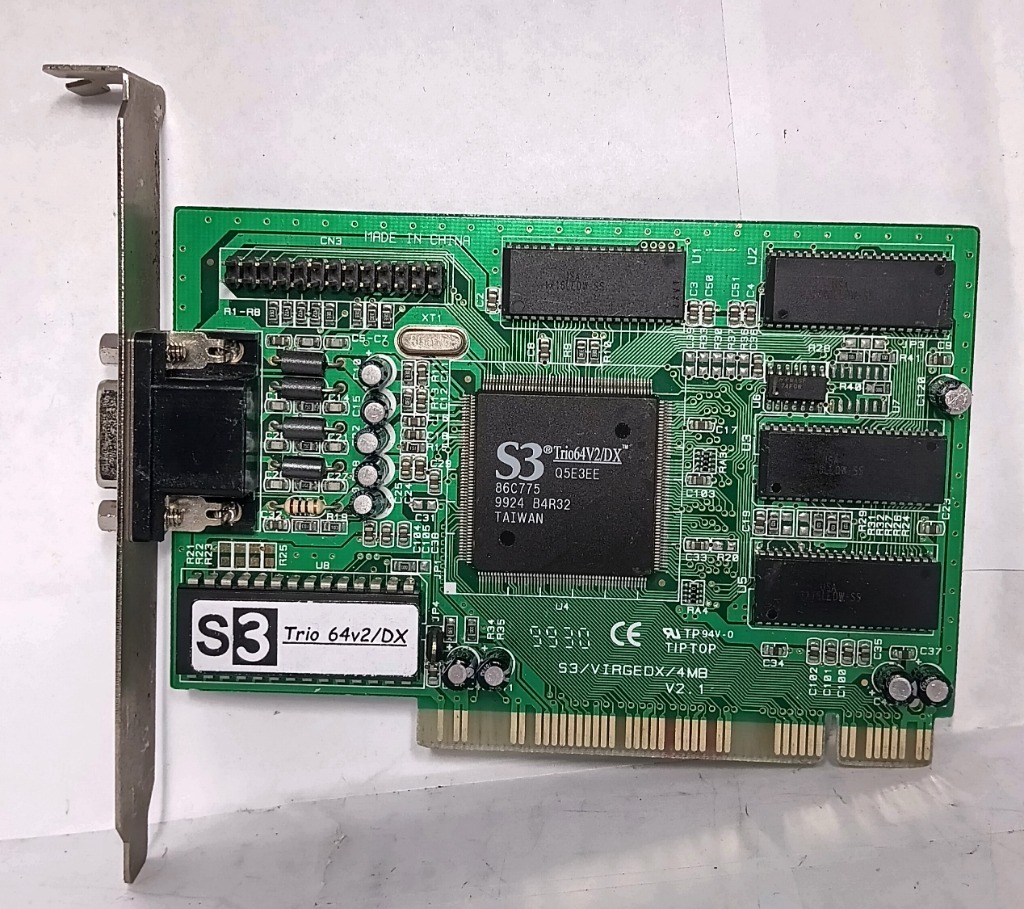

Chipset: S3 86C775 (Trio64V2/DX). Potwierdzone i na samym chipie („S3 Trio64V2/DX, 86C775, TAIWAN"), i w zrzucie z HWiNFO32. Ten układ to jeden z pierwszych w pełni zintegrowanych akceleratorów S3 — w jednym ASIC-u zmieścili rdzeń graficzny, RAMDAC i generator zegara, co było wtedy dużym uproszczeniem projektu karty i obniżeniem kosztów.
Premiera całej rodziny Trio64V2 przypada na czerwiec 1996.

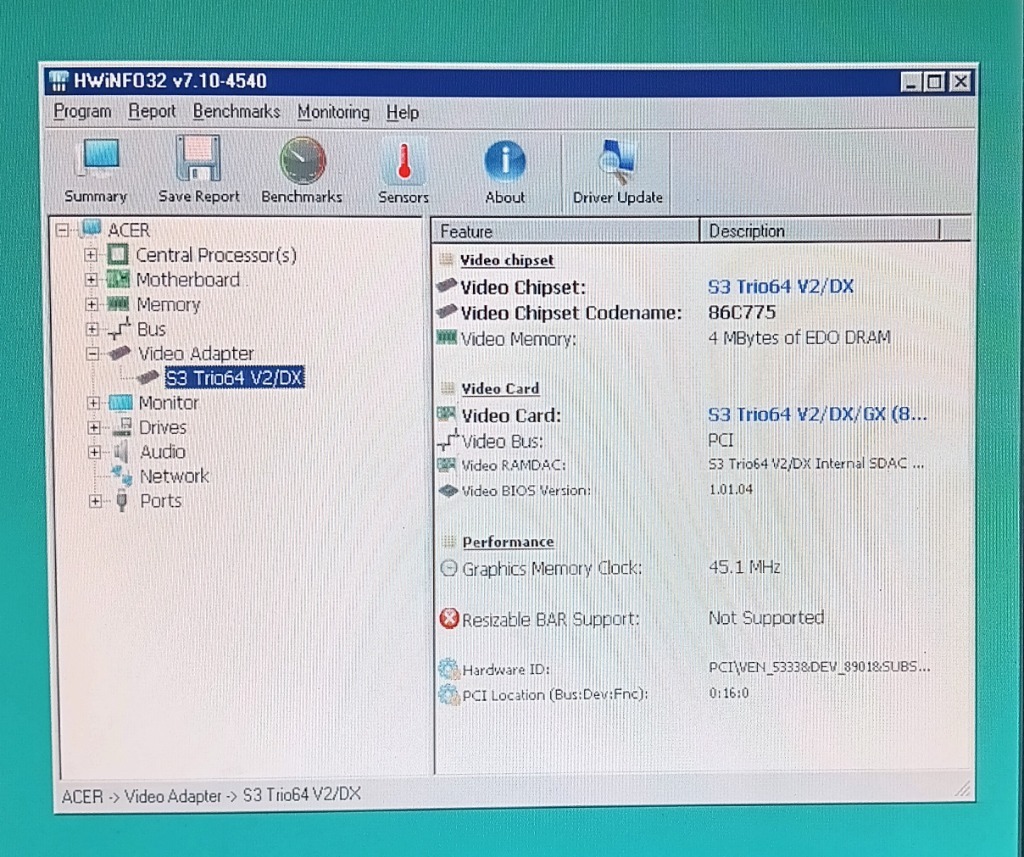

Magistrala: PCI — potwierdzone wprost przez HWiNFO32 ( „Video Bus: PCI").
Pamięć: 4 MB EDO DRAM — również prosto z HWiNFO32 („Video Memory: 4 MBytes of EDO DRAM"), bez konieczności zgadywania z samych kości na płycie.
RAMDAC: zintegrowany bezpośrednio w chipie — „S3 Trio64 V2/DX Internal SDAC" (HWiNFO32) — dokładnie ta filozofia integracji, o której pisałem wyżej.
Wersja BIOS-u karty: 1.01.04 (zrzut HWiNFO32).

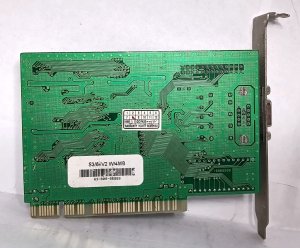

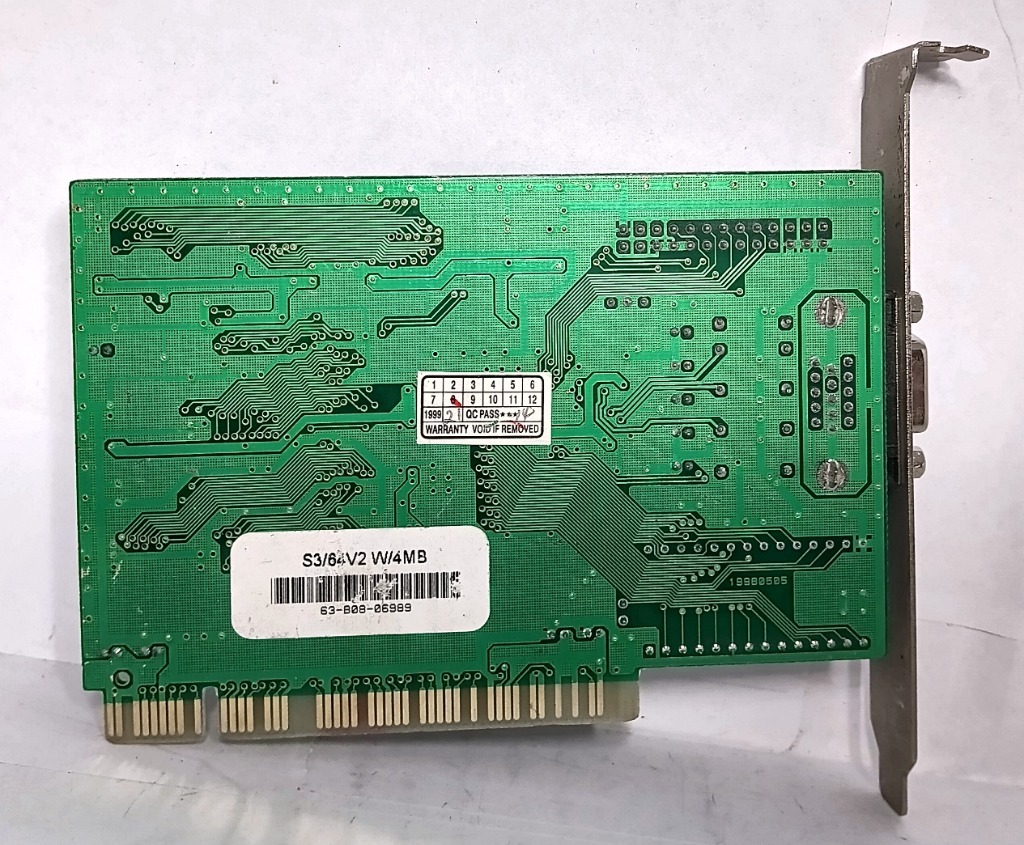

Data produkcji — t Na odwrocie karty jest naklejka kontroli jakości z wprost wydrukowanym rokiem „1999" plus dodatkowe cyfry wskazujące konkretny miesiąc/dzień przejścia QC, obok napisu „QC PASS" i „WARRANTY VOID IF REMOVED". To rzadkość — większość kart tej ery takiej gołej daty na naklejce nie ma. Zgadza się to też z kodem daty na samym chipie: „9924" w formacie rok-tydzień to 24. tydzień 1999 roku, czyli połowa czerwca 1999 — więc chip i naklejka QC wskazują na ten sam moment.
Dodatkowo w rogu płyty widać osobny kod „19980505", który wygląda na datę produkcji samego laminatu PCB (5 maja 1998) — czyli sama płytka została wytrawiona rok wcześniej niż złożono na niej komponenty i przepuszczono przez kontrolę jakości. To bardzo typowy, realistyczny rozjazd czasowy w produkcji elektroniki tamtej ery.
Producent karty (AIB) — tu muszę być szczery, że nie mam pewności. Napis „TIPTOP" obok znaczka UL i oznaczenia „94V-0" na przedniej stronie najprawdopodobniej nie jest marką karty, tylko znakiem certyfikacyjnym producenta samego laminatu PCB — „94V-0" to standardowa norma odporności ogniowej tworzywa, a firmy produkujące surowe płytki drukowane (jak właśnie różni tajwańscy dostawcy laminatu) zwyczajowo stemplują przy niej swoje logo. Sam chip S3 Trio64V2/DX był tak masowo licencjonowany, że ogromna część kart na nim bazujących trafiała na rynek jako anonimowe, „no-name" płyty OEM — bazy kolekcjonerskie (VGA Museum) wprost katalogują takie egzemplarze pod etykietą „noname ver.1.0". Bardzo możliwe, że ta karta jest właśnie takim bezmarkowym produktem złożonym przez jednego z wielu drobnych tajwańskich montowni, bez własnej, rozpoznawalnej marki na produkcie.
