Kontroler USB VIA VT6212L 4x USB na PCI
| Kategoria | Podzespoły |
| Producent | Wykonanie OEM / Unbranded (oparte na chipie marki VIA Technologies) |
| Rok produkcji | 2005 |
| Złącze / interfejs | PCI 32-bit (złącze uniwersalne / kompatybilne z PCI 2.2) |
| Model | 4-portowa karta kontrolera USB 2.0 PCI (oznaczenie płytki: IP-V01-1331-00-00012) |
| Chipset | VIA Technologies VT6212L (USB 2.0 Host Controller |
| Porty | 4x USB 2.0 Type-A (3x zewnętrzne na śledziu + 1x wewnętrzne na laminacie) |
| Szybkość transmisji | USB 2.0 High-Speed (do 480 Mb/s), kompatybilność z USB 1.1 (12 Mb/s / 1.5 Mb/s) |
| Stan | Dobry |
| Status | Aktywny (w użyciu) |
| Data nabycia | 2025-06-02 |
Opis

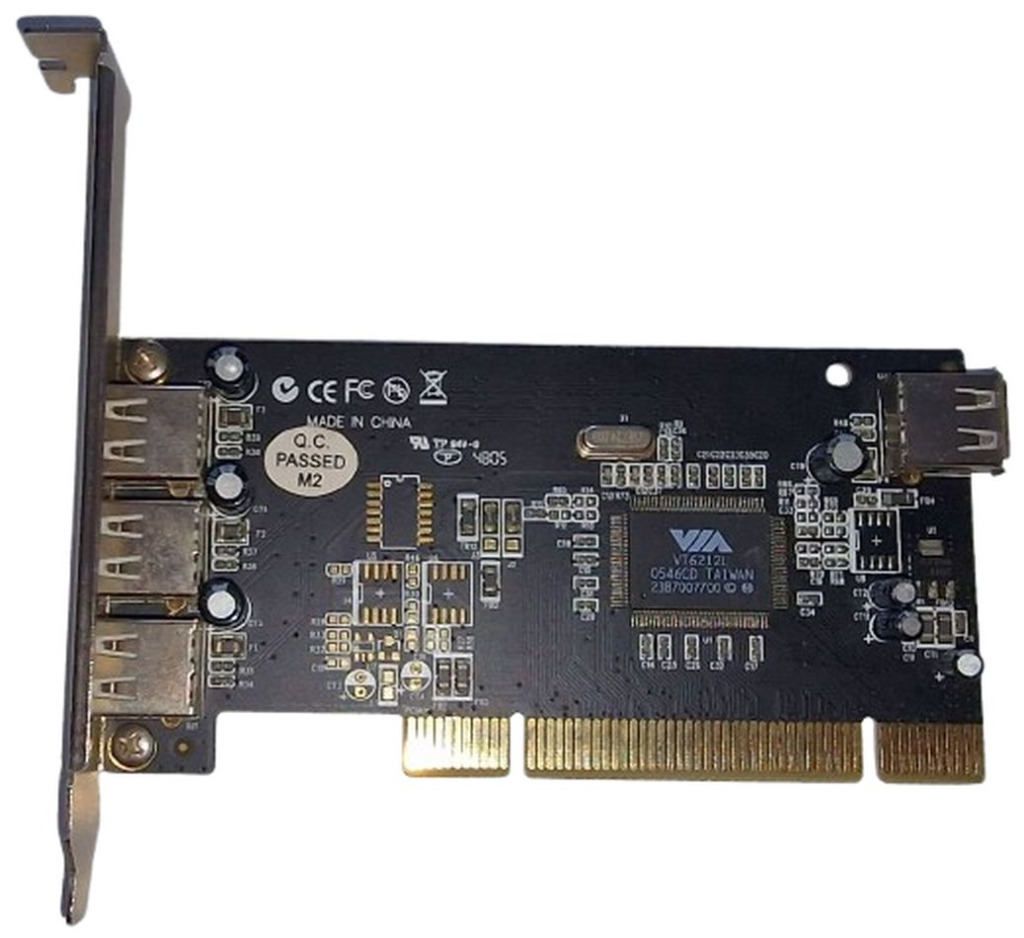

Egzemplarz znajduje się w bardzo dobrym stanie zachowania: Laminat i komponenty: Płytka drukowana wykonana w estetycznym, czarnym kolorze jest wolna od uszkodzeń mechanicznych, pęknięć czy przepaleń.
Wszystkie kondensatory elektrolityczne są płaskie, bez śladów spuchnięcia czy wycieków elektrolitu.
Złocenia na stykach interfejsu PCI są czyste i kompletne.

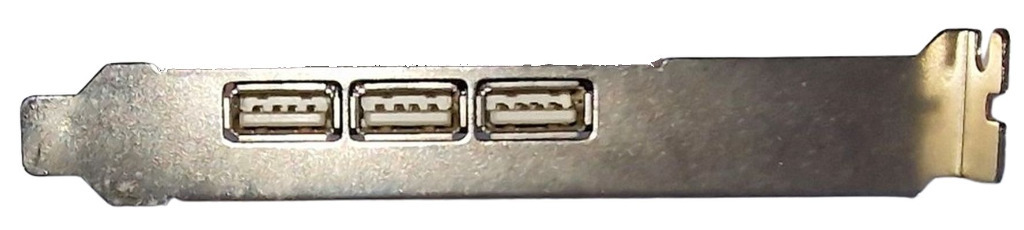

Śledź i porty: Metalowy śledź mocujący nie nosi śladów korozji. Trzy gniazda USB Type-A umieszczone na panelu tylnym oraz jedno gniazdo na wewnętrznej krawędzi karty są proste i nieuszkodzone.

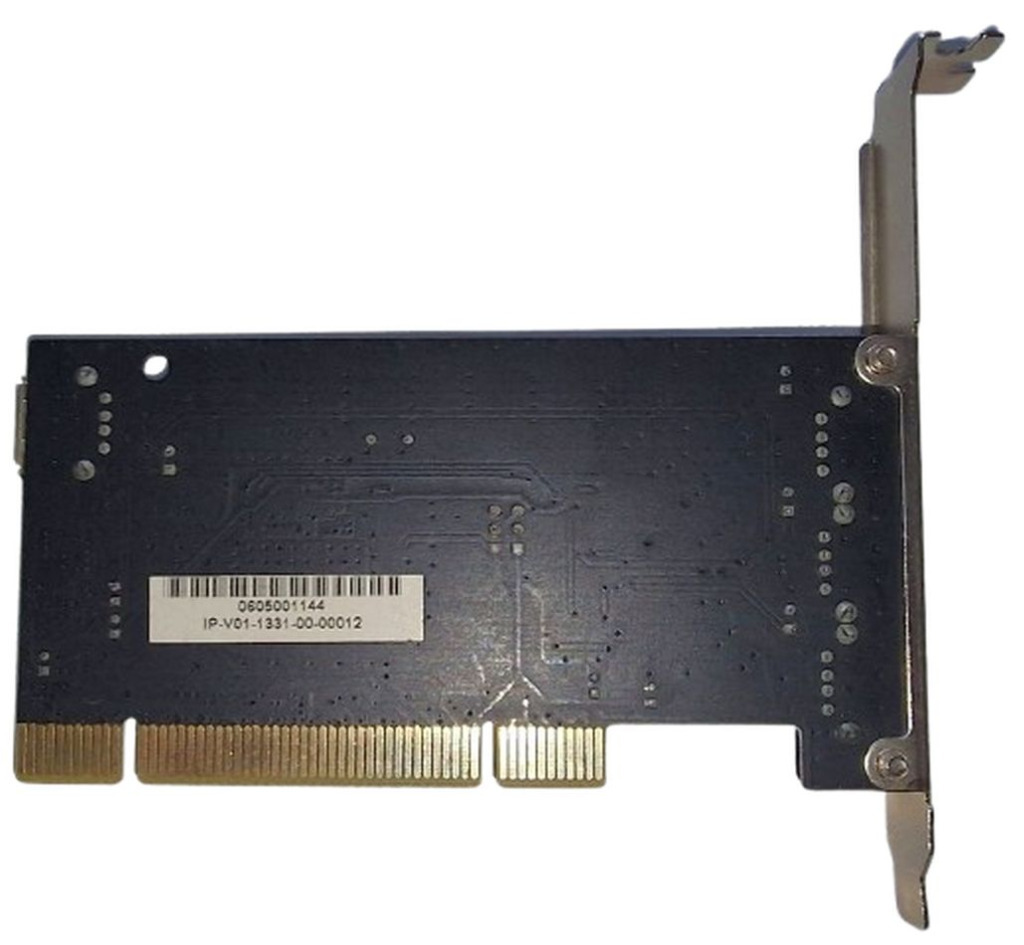

Oznaczenia fabryczne: Na frontowej części laminatu znajduje się wyraźny nadruk certyfikatów (CE, FCC, RoHS, oznaczenie palności UL 94V-0) oraz fabryczna naklejka kontroli jakości Q.C. PASSED M2. Na odwrocie zachowała się oryginalna naklejka z kodem kreskowym i numerem seryjnym.
Specyfikacja techniczna
Główny kontroler: VIA Technologies VT6212L (USB 2.0 Host Controller
Magistrala: PCI 32-bit (złącze uniwersalne / kompatybilne z PCI 2.2)
Liczba portów: 4x USB 2.0 Type-A (3x zewnętrzne na śledziu + 1x wewnętrzne na laminacie)
Szybkość transmisji: USB 2.0 High-Speed (do 480 Mb/s), kompatybilność z USB 1.1 (12 Mb/s / 1.5 Mb/s)
Architektura USB: Dwa kontrolery EHCI (Enhanced Host Controller Interface) oraz UHCI
Zasilanie portów: 5V / 500 mA na port (zasilanie pobierane bezpośrednio z magistrali PCI)
Zegar taktujący: Kwarc 24.000 MHz Kompatybilność systemowaWindows 98SE / ME / 2000 / XP / Vista / 7 / 10, Linux, MacOS
Ciekawostki i kontekst historyczny
Most między generacjami PC: W pierwszej połowie lat 2000. standard USB 2.0 High-Speed (480 Mb/s) wypierał wolny standard USB 1.1 (12 Mb/s). Karty tego typu były masowo wykorzystywane do modernizacji komputerów z procesorami takimi jak Pentium II, Pentium III czy wczesnymi wersjami Athlon/Pentium 4, które nie posiadały fabrycznie szybkich portów USB na płycie głównej.
Rola portu wewnętrznego: Zastosowanie czwartego portu USB bezpośrednio na płytce drukowanej wewnątrz obudowy było niezwykle praktycznym rozwiązaniem. Służyło m.in. do podłączania wewnętrznych czytników kart pamięci (w zatokach 3.5"), montowania kluczy sprzętowych (tzw. dongli zabezpieczających oprogramowanie) lub bootowalnych pamięci pendrive skrytych wewnątrz obudowy komputera. Układ VIA VT6212L: Była to zmodyfikowana, bardzo energooszczędna i bezproblemowa wersja układu VT6202. Cieszyła się ogromną popularnością ze względu na niski pobór prądu, natywną obsługę w systemach Windows XP (od SP1/SP2) bez konieczności instalacji dodatkowych sterowników oraz wysoką stabilność współpracy ze starymi chipsetami płyt głównych.
Zdjęcia
