Karta kontrolera IDE/FDD/Multi I/O ISA)
| Kategoria | Podzespoły |
| Producent | PiC (Peripheral Interface Controller / układ scalony PiC) |
| Rok produkcji | 1993 |
| Złącze / interfejs | 16-bit ISA (AT Bus) |
| Model | TK-82C863/865-2J-002 |
| Chipset | PiC P4020 + PiC P4021 |
| Stan | Dobry |
| Status | Aktywny (w użyciu) |
| Data nabycia | 2025-03-01 |
Opis

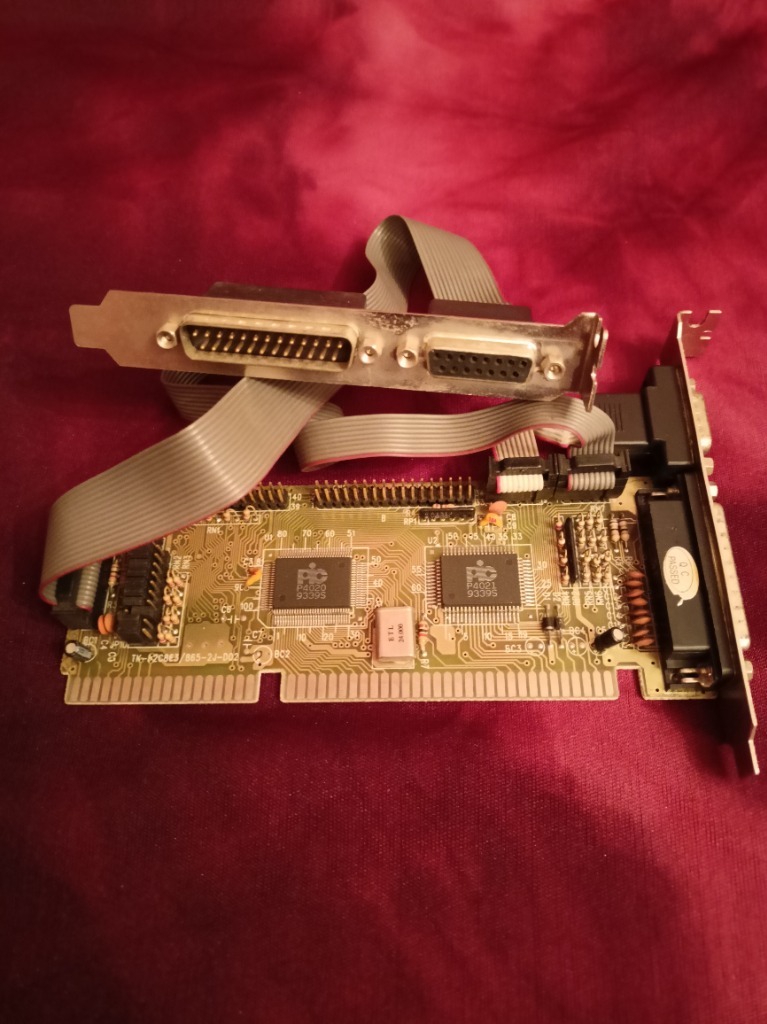

Kontroler I/O, karta zachowała się w bardzo dobrym stanie technicznym i wizualnym, kompletnym jak na ten typ wyposażenia retro PC: Laminat i elementy elektroniki: Płytka drukowana (PCB) jest czysta, bez śladów korozji, przepaleń czy uszkodzeń mechanicznych. Złocenia na stykach złącza krawędziowego ISA są kompletne i nie wytarte.

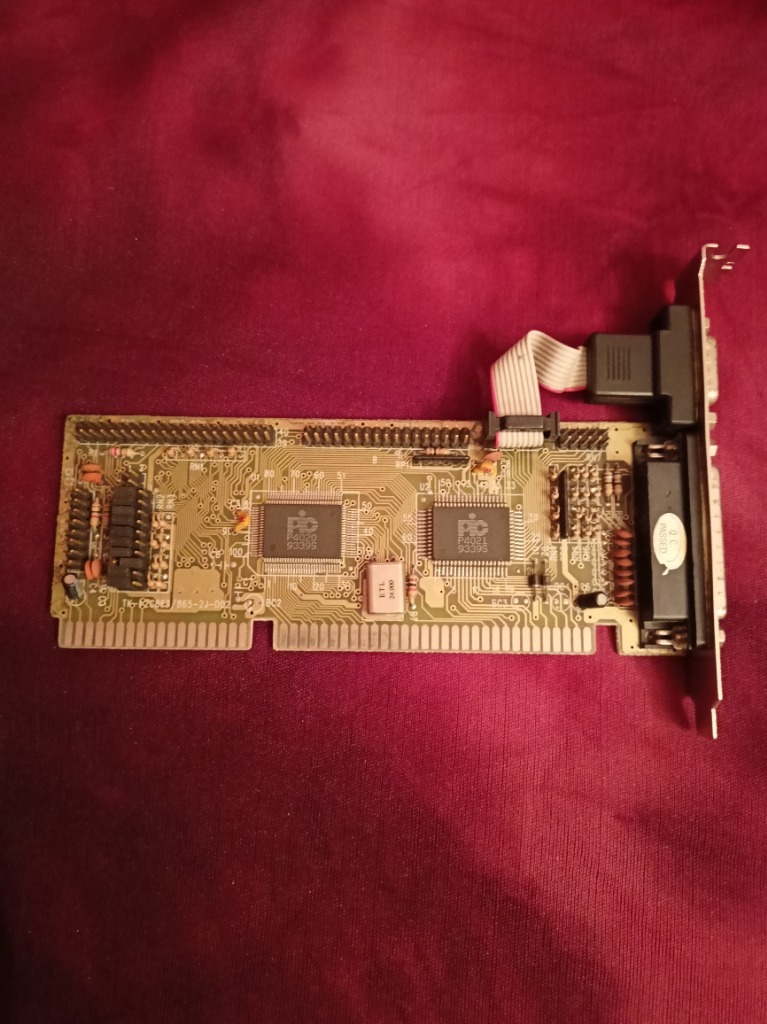

Układy scalone: Dwa główne układy PiC P4020 oraz PiC P4021 w obudowach typu QFP wykazują brak jakichkolwiek wygiętych nóżek czy zarysowań.

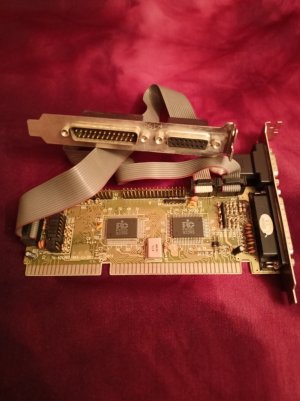

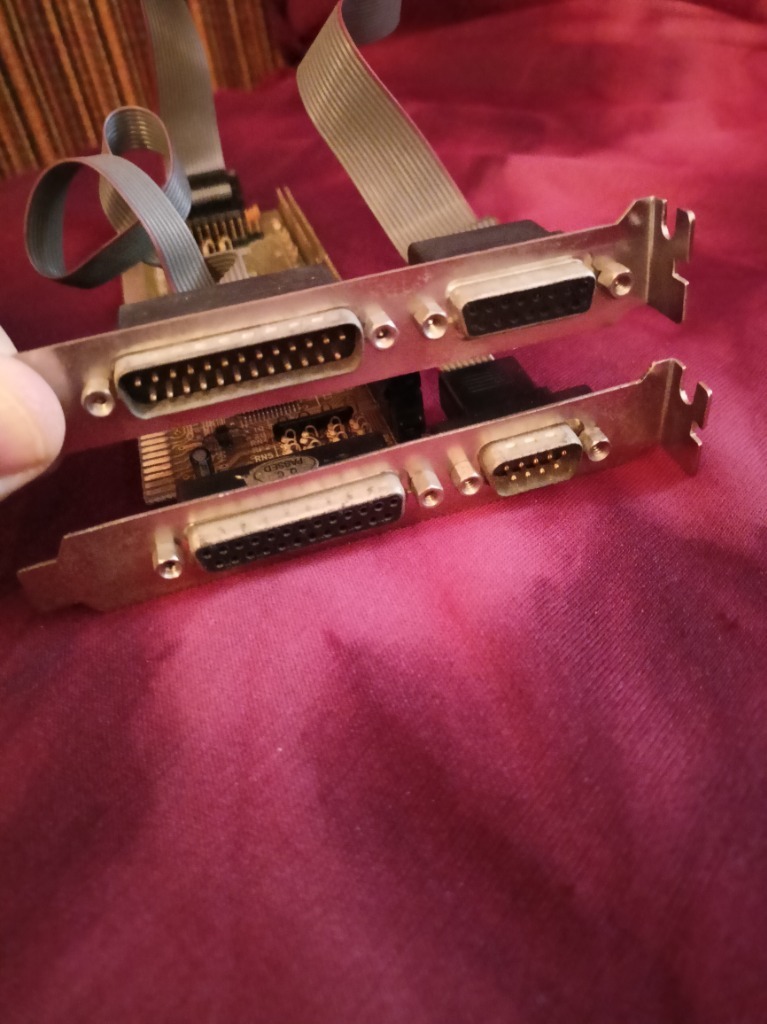

Śledzie i okablowanie: Karta posiada komplet dwóch śledzi. Śledź główny mieści port LPT oraz COM1. Drugi, pomocniczy śledź połączony płaską taśmą sygnałową mieści port szeregowy COM2 oraz Gameport. Taśma jest elastyczna i nieuszkodzona. Na metalowych elementach mocujących widoczna jest jedynie delikatna, naturalna patyna wiekowa.
Specyfikacja techniczna
Typ magistrali: 16-bit ISA (AT Bus)
Główny chipset: PiC P4020 + PiC P4021
Kontroler dysków (IDE)1x interfejs 40-pin ATA/IDE (obsługa do 2 urządzeń: HDD/CD-ROM)
Kontroler stacji dysków (FDD)1x interfejs 34-pin Floppy (obsługa stacji 360KB, 720KB, 1.2MB, 1.44MB)
Porty szeregowe (COM)2x RS-232 (COM1 DB-9 męski na śledziu głównym, COM2 DB-25 męski na śledziu taśmowym)
Port równoległy (LPT)1x LPT (DB-25 żeński) – obsługa drukarek / interfejsu Centronics
Port gier (Gameport)1x DB-15 żeński (dla analogowych joysticków PC lub interfejsów MIDI)
Konfiguracja sprzętowa: Blok zworek (Jumpers) do włączania/wyłączania poszczególnych kontrolerów oraz ustawiania adresów I/O i IRQ
Ciekawostki i kontekst historyczny
Niezbędne wyposażenie ery 386 i 486: W dobie komputerów z procesorami PC 386 oraz wczesnych 486, płyty główne z reguły nie posiadały jakichkolwiek wbudowanych kontrolerów dysków ani portów wejścia/wyjścia. Karty tego typu (nazywane potocznie Multi I/O lub IDE Multi Controller) stanowiły obowiązkowy element każdego zestawu komputerowego, łącząc obsługę twardego dysku, stacji dyskietek, myszki, drukarki i joysticka na jednej płytce rozszerzeń.Dwa rodzaje złączy RS-232: Karta oferuje port szeregowy COM1 w standardzie DB-9 (używany najczęściej do podłączenia myszki komputerowej) oraz COM2 w pełnowymiarowym standardzie DB-25 (powszechnie wykorzystywany wówczas do podłączania zewnętrznych modemów, skanerów lub ploterów). Odczytywanie wieku z układów (Datecode): Nadruk 9339S na obydwu głównych układach scalonych PiC to fabryczne oznaczenie roku i tygodnia produkcji – wskazuje ono, że układy zostały wyprodukowane w 39. tygodniu 1993 roku (przełom września i października). Jest to bardzo dokładny wskaźnik wieku elektroniki z tamtych lat.
