ECS UM8810PAIO 2.0 Socket3
| Kategoria | Podzespoły |
| Producent | ECS (Elitegroup Computer Systems) |
| Rok produkcji | 1996 |
| Złącze / interfejs | ISA (16-bit) + PCI |
| Model | UM8810P-AIO, rev ~2.0/2.1 |
| Socket | Socket 3 (486, 5V i 3,3V) |
| Chipset | UMC UM8881F + UM8886F/AF |
| BIOS | Phoenix, core 4.04 (06/1996–12/1996) |
| Cache L2 | 256 KB |
| Super I/O | SMC FDC37C665GT |
| IDE | CMD PCI0640 (MDMA-1) |
| RTC | Dallas DS12887 |
| Stan | Dobry |
| Status | Aktywny (w użyciu) |
| Data nabycia | 2026-01-02 |
Opis

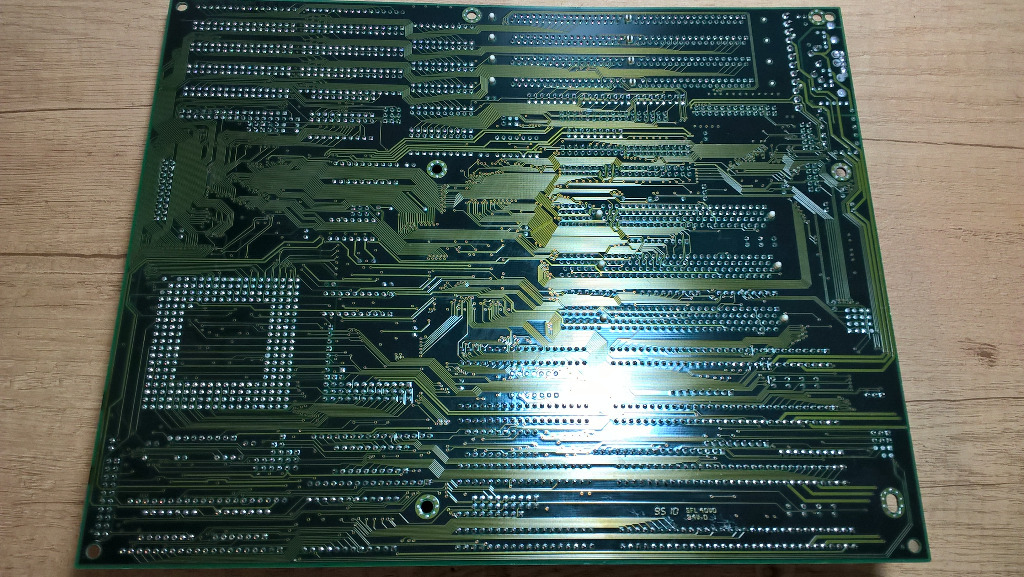

ECS (Elitegroup Computer Systems) UM8810P-AIO, w rewizji zbliżonej do 2.0/2.1.
Producent: Elitegroup Computer Systems (ECS) — tajwański gigant OEM, założony w 1987, jeden z największych producentów płyt głównych lat 90. (marka istnieje zresztą do dziś).

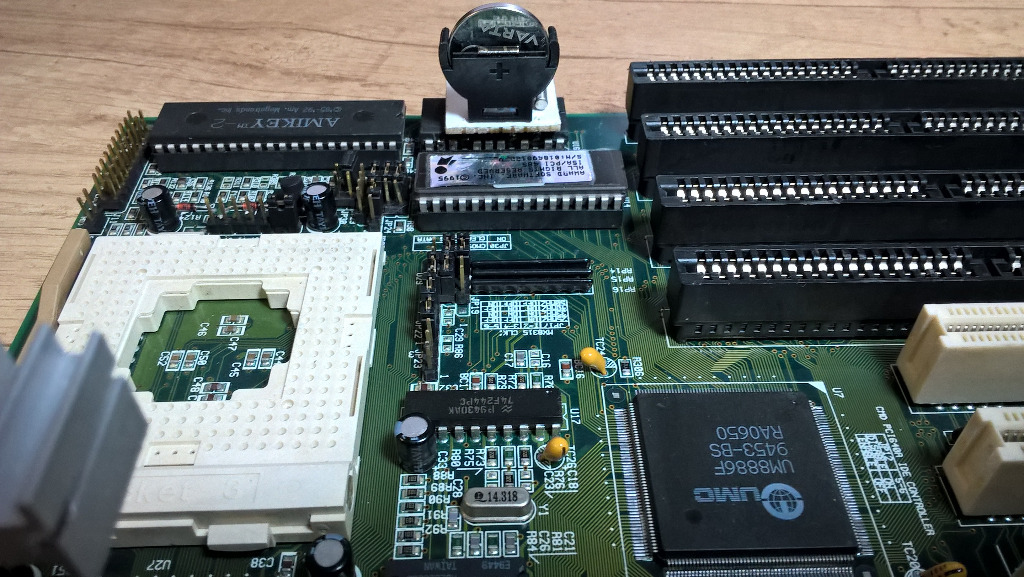

Chipset: UMC UM8881F + UM8886F/UM8886AF — dwuukładowy zestaw firmy UMC (United Microelectronics Corporation): UM8881F to kontroler hosta/pamięci (host bridge, widoczny na zdjęciu z opisem „HB4"), a UM8886F/AF to most PCI-ISA (widoczny na zdjęciu). To bardzo popularny, tani chipset dla płyt Socket 3 połowy lat 90.

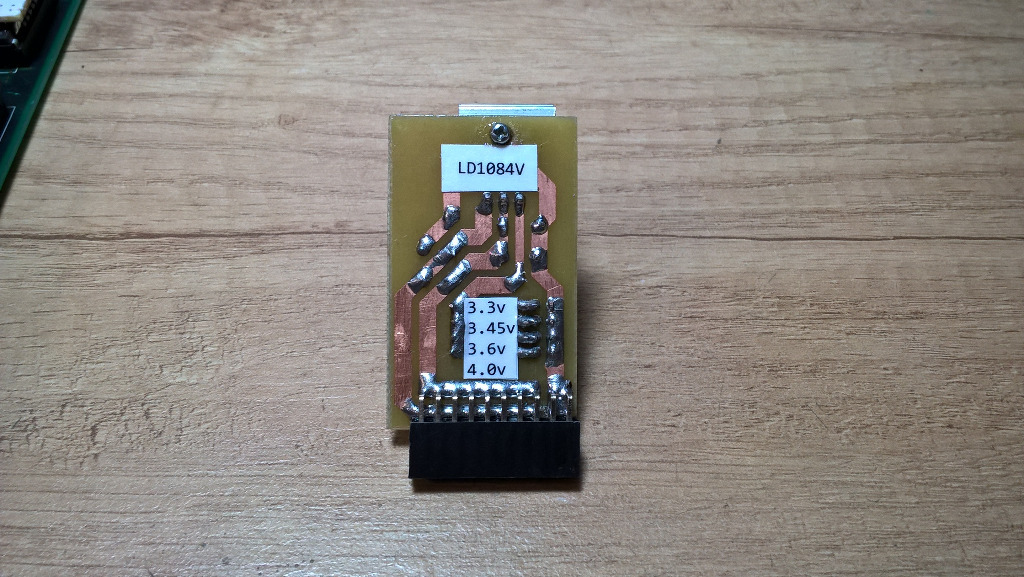

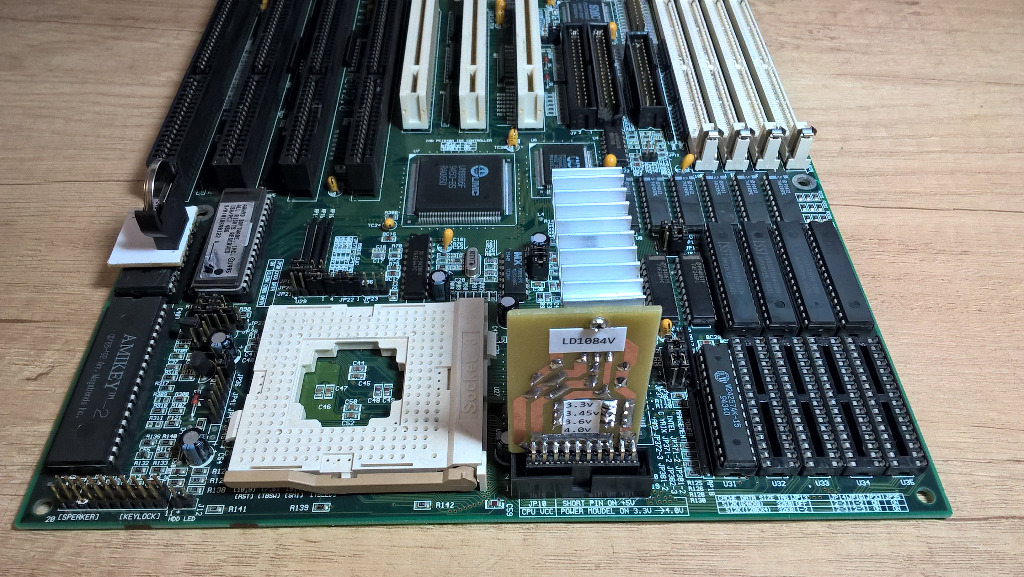

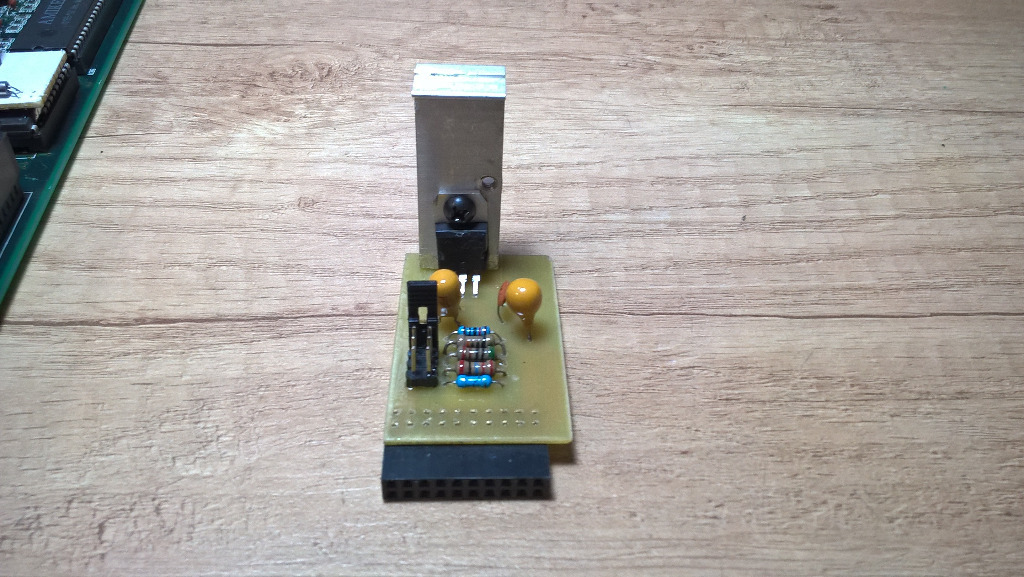

Gniazdo procesora: Socket 3, z obsługą obu napięć — 5V (starsze 486DX/DX2) oraz 3,3V (nowsze 486DX4, AMD Am5x86, Cyrix 5x86). Właśnie dlatego na płycie siedzi ta charakterystyczna doczepiana buforowa regulacja napięcia (zdjęcie, moduł „LD1084V" z przełączalnymi wartościami 3,3V/3,45V/3,6V/4,0V) — to opcjonalny moduł regulatora napięcia, dokładnie taki, jaki bazy danych wymieniają jako wyposażenie tego modelu. Konfigurację typu CPU i mnożnika ustawiało się zworkami (zdjęcie: blok „CPU TYPE" z jumperami JP18–JP28, opcje „486DX/DX2" itd.) — czysto ręczna, przedplugandplayowa procedura.
Pamięć podręczna L2: 256 KB — widoczna jako rząd kości SRAM plus osobna kość TAG RAM (zdjęcia, czarne DIP-y przy radiatorze/chipsetcie).

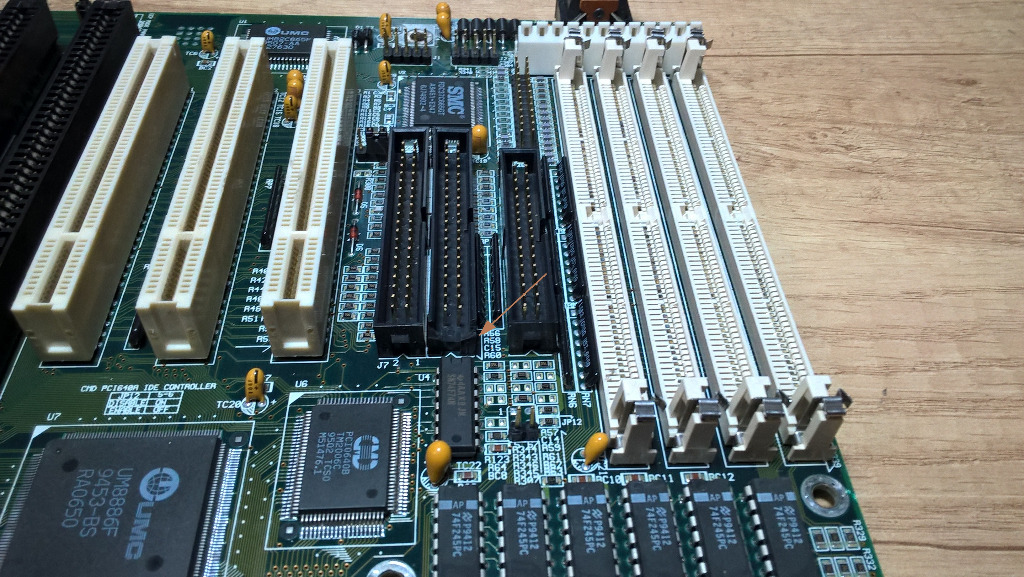

Kontroler IDE: CMD PCI0640 (tryb MDMA-1) — w tej generacji płyt kontroler dysków twardych bywał osobnym układem, jeszcze nie zintegrowanym w samym chipsecie.
Zegar czasu rzeczywistego: Dallas DS12887 — to ten wysoki, metalowy moduł widoczny na zdjęciu (charakterystyczna „puszka" RTC z wbudowaną baterią/kwarcem), plus dodatkowo osobna bateria pomocnicza CMOS VARTA (zdjęcie 6) podtrzymująca ustawienia BIOS-u.
Kontroler klawiatury: AMIKEY-2 (American Megatrends) — zintegrowany kontroler 8042, widoczny bezpośrednio na płycie.
Super I/O: SMC FDC37C665GT (Standard Microsystems Corporation) — obsługa portów szeregowych, równoległego i stacji dyskietek.
BIOS: Phoenix — udokumentowane wersje rdzenia 4.04 z datami POST 27.06.1996 oraz 11.12.1996 (BIOS ver. 3.2h / 3.2J). To daje dobry punkt odniesienia co do okresu produkcji — płyta pochodzi z 1996 roku lub bardzo blisko tej daty.

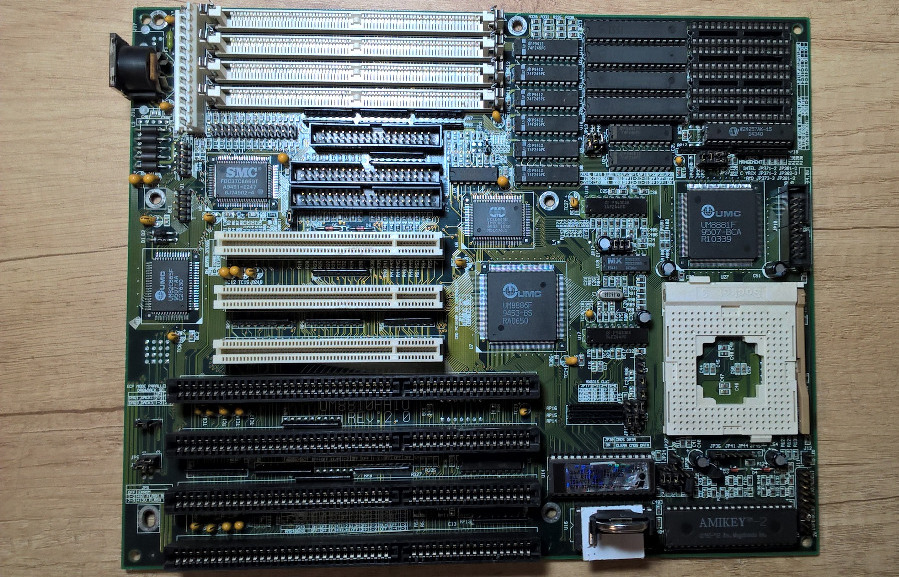

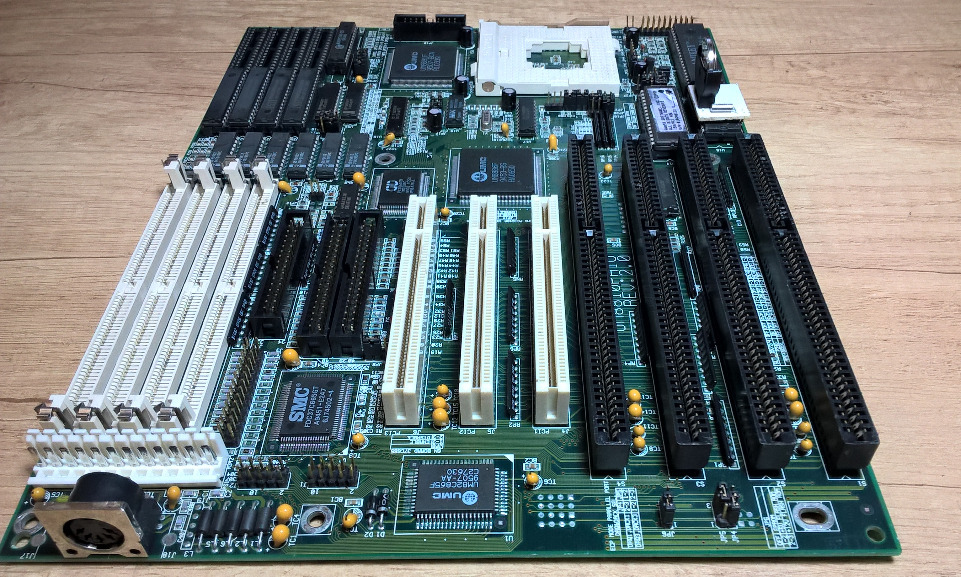

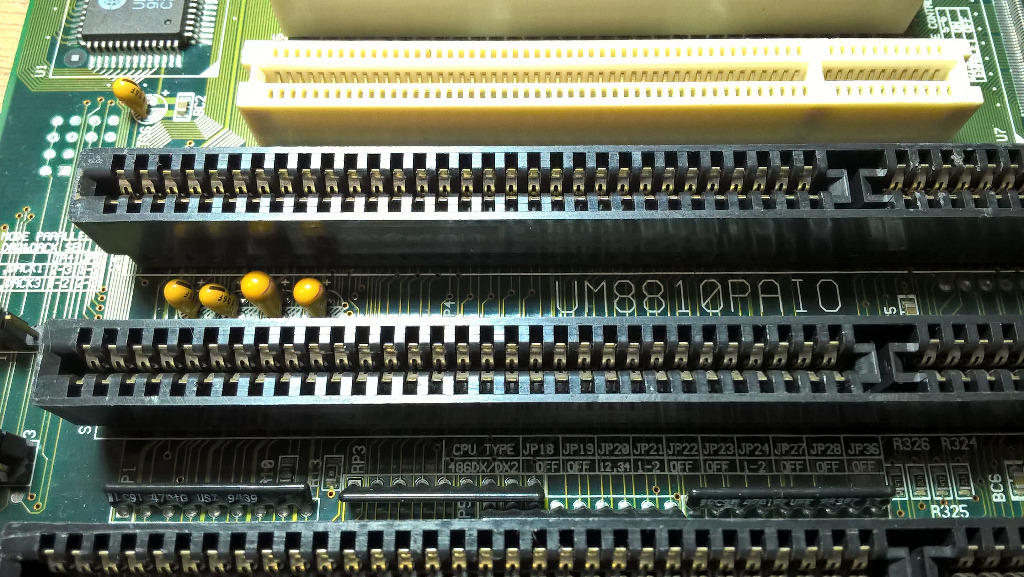

Sloty rozszerzeń: mieszanka ISA + VLB (VESA Local Bus) + PCI — na zdjęciach 1, 3, 7 widać wyraźnie trzy różne rodzaje złączy krawędziowych, typowe dla przejściowej generacji płyt między erą VLB a nadchodzącym PCI.
Ciekawostka: UMC, producent chipsetu na tej płycie, produkował też własne procesory zgodne z 486 (tzw. „UMC Green CPU") jako tańszą alternatywę dla Intela — więc teoretycznie ta płyta mogła obsłużyć procesor tej samej firmy, która zaprojektowała jej chipset.
