3Com EtherLink III, model 3C509-TP
| Kategoria | Podzespoły |
| Producent | 3COM |
| Rok produkcji | 1992 |
| Stan | Bardzo dobry |
| Status | Aktywny (w użyciu) |
| Data nabycia | — |
Opis

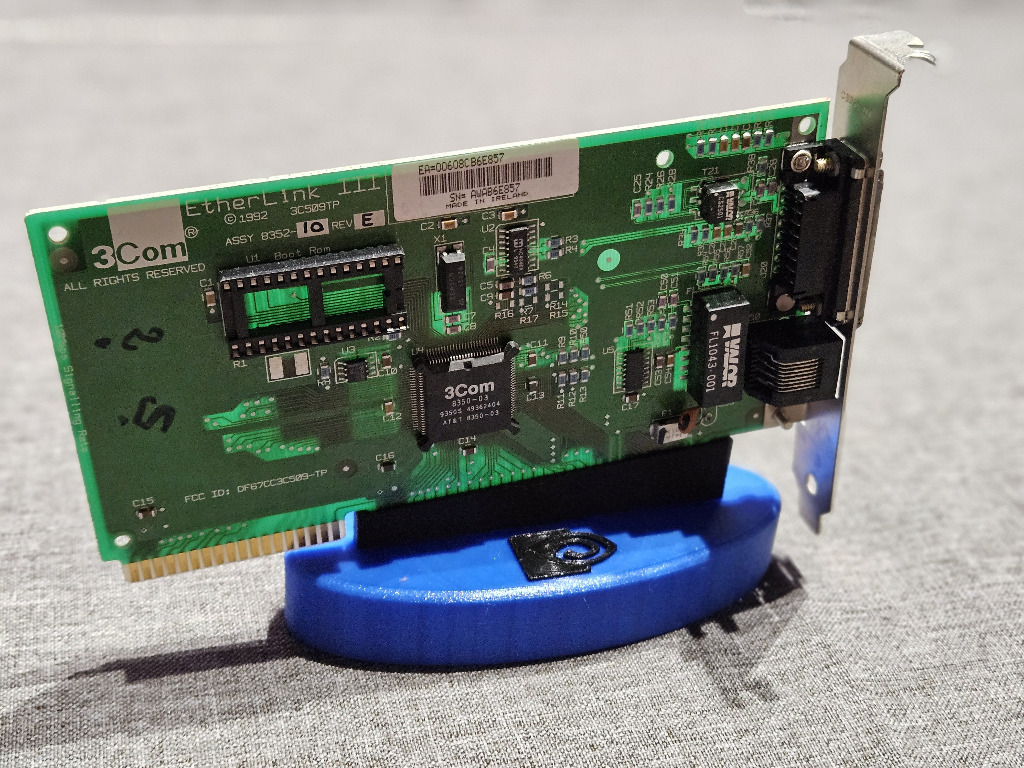

Świetny, bardzo dobrze zachowany klasyk — 3Com EtherLink III, model 3C509-TP — jedna z najsłynniejszych i najbardziej cenionych kart sieciowych ISA w historii PC.
Producent i model: 3Com Corporation, EtherLink III, 3C509TP (© 1992). Sufiks „TP" oznacza wersję wyłącznie z portem Twisted Pair (10BASE-T, RJ-45) — w odróżnieniu od wariantu „Combo", który miał dodatkowo złącza BNC (cienki koncentryk) i AUI. Potwierdza to również numer FCC ID: DF67CC3C509-TP widoczny na krawędzi płyty — to bezpośrednie, urzędowe potwierdzenie dokładnego wariantu modelu.
Magistrala: ISA 16-bit — pojedyncze złącze krawędziowe, zgodne z resztą sprzętu z tej epoki.

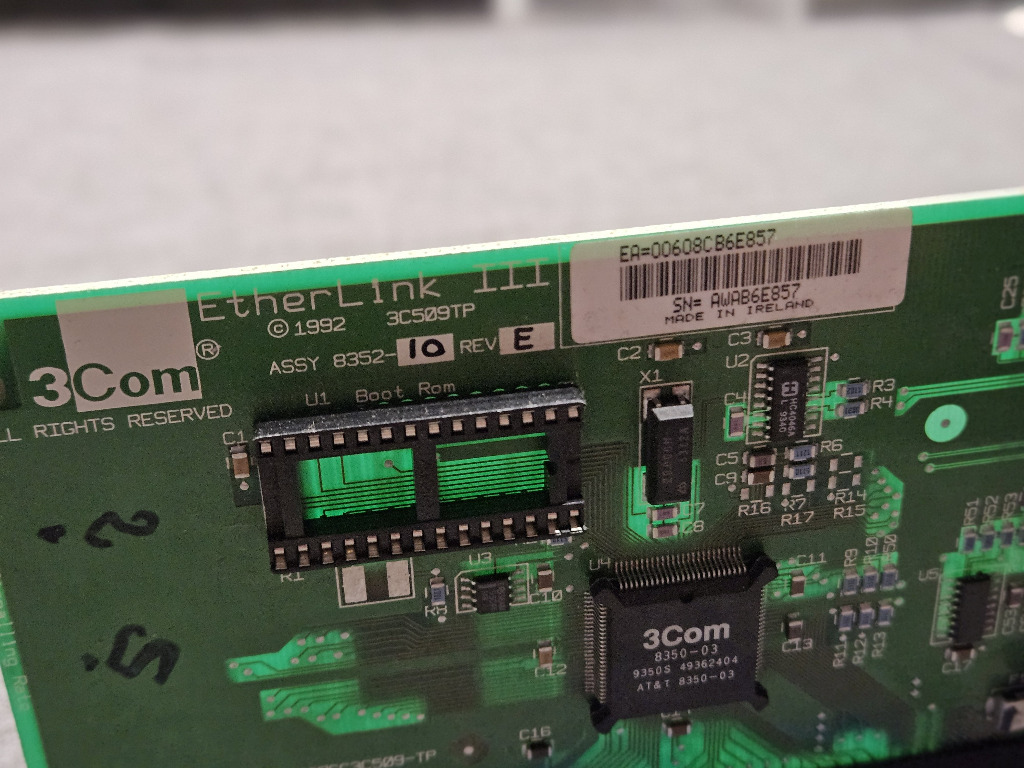

Układ kontrolera: 3Com 8350-03 — na chipie widnieje podwójne oznaczenie „3Com 8350-03" oraz „AT&T 8350-03". To typowa dla tamtej ery sytuacja, gdy 3Com projektował układ, a jego faktyczna produkcja (foundry) była zlecana zewnętrznej firmie półprzewodnikowej — tutaj AT&T Microelectronics.
Gniazdo Boot ROM (U1) — puste/gotowe gniazdo, przeznaczone na opcjonalny chip Remote Program Load (RPL), pozwalający stacji roboczej bootować system operacyjny bezpośrednio z serwera sieciowego (bez własnego dysku) — bardzo przydatna funkcja w sieciach korporacyjnych/edukacyjnych tamtego okresu, w tym pod NetWare i właśnie pod ten system kupowałem tą kartę oraz właśnie po to by bootować system z sieci.
Adres MAC karty — kod na naklejce „EA=00608CB6E857" to nic innego jak zapisany bez dwukropków adres MAC: 00:60:8C:B6:E8:57. Prefiks 00:60:8C jest oficjalnie zarejestrowanym OUI (Organizationally Unique Identifier) należącym do 3Com — czyli to nie przypadkowy kod, tylko fabrycznie nadany, niepowtarzalny adres sprzętowy tej konkretnej karty.
Numer seryjny produkcyjny: SN= AWAB6E857.
Kraj produkcji: Irlandia — 3Com prowadził w tamtym okresie fabrykę w Dublinie, co się tu zgadza.
Rewizja płyty: ASSY 8352-10, REV E.
Kontekst historyczny/kolekcjonerski: EtherLink III (rodzina 3C509) to bodaj najbardziej „bulletproof" karta ISA Ethernet swojej generacji — słynęła z wyjątkowo szerokiego wsparcia sterowników (DOS, Windows 3.1/95/98, Novell NetWare, wczesny Linux) oraz z autorskiego narzędzia konfiguracyjnego 3Com (soft-config zamiast fizycznych zworek), co czyniło ją dużo wygodniejszą od konkurencji tamtych czasów. To wciąż jeden z pierwszych wyborów w retro-budowach właśnie ze względu na tę niezawodność i zgodność.
Zdjęcia
